Каталог запасных частей для автоматических шлагбаумов FAAC 642 STD 40 (2020)

Каталог запасных частей для автоматических шлагбаумов FAAC 642 STD 40. Запчасти для автоматического шлагбаума FAAC 642 STD 40.

*Для получения более детальной информации скачайте каталог запасных частей автоматического шлагбаума FAAC 642 STD 40 с чертежами по ссылке в конце страницы.

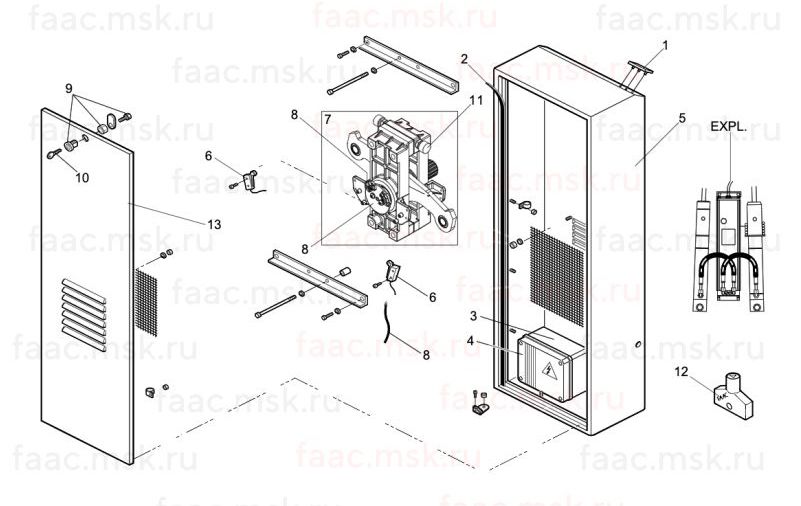

Сборочный чертеж автоматического шлагбаума FAAC 642 STD 40:

Таблица запасных частей с артикулами для автоматического шлагбаума FAAC 642 STD 40:

№	Артикул	Наименование	Кол-во
1	7324745	Логотип для кожуха приводов FAAC 746, 844, C850, шлагбаумов 615, 620, 640 серии	1
2	7094025	Прокладка корпуса 10X3 для шлагбаумов FAAC серии 620, 640	1
3	419401	Корпус блока управления для шлагбаумов FAAC серии 615, 617, 620, 640	1
4	2022715	Плата управления 624 BLD для шлагбаумов FAAC серии 620, 640	1
5	416008	Тумба 642 нержавеющая сталь	1
6	7580145	Микровыключатель замедления для шлагбаумов FAAC серии 620, 640	2
7	63000518	Вал выходной в сборе для шлагбаумов FAAC серии 620	1
8	63003314	Кабель подключения микровыключателя для FAAC 620/640	1
9	63003315	Замок дверцы шлагбаума FAAC 620/640	1
10	7131005	Ключ разблокировки для приводов FAAC 740, 741, 850, 400, 422, 450, 850 серий и шлагбаумов 620, 640 серии	1
11	7019285	Упоры стрелы для шлагбаумов FAAC серии 620, 640	2
12	713002	Ключ трехгранный FAAC	1
13	72706515	Крышка FAAC 642 нержавеющая сталь	1

Сборочный чертеж гидравлической системы автоматического шлагбаума FAAC 642 STD 40:

Таблица запасных частей с артикулами для гидравлической системы автоматического шлагбаума FAAC 642 STD 40:

№	Артикул	Наименование	Кол-во
2	7109095	Кабельная муфта для приводов FAAC 746, 844, 560, 615, шлагбаумов 615, 620, 640 серий	1
3	7043355	Уплотнительное кольцо для приводов FAAC 746, 844, 560, шлагбаумов 615, 620, 640	1
4	7099245	Прокладка набивная для приводов FAAC 746, 844, 560, шлагбаумов 615, 620, 640	1
5	7099315	Прокладка корпуса для шлагбаумов FAAC серии 615, 620, 640	2
6	7112065	Заглушка с индикатором уровня масла для шлагбаумов FAAC серии 620, 640, B680	1
7	7094065	Шайба для приводов FAAC 400, 402, 422, 560 серий и шлагбаумов 615, 620, 640 серии	1
8	7514075	Кабель подключения двигателя 1.8 м для шлагбаумов FAAC серии 620, 640	1
9	7090010015	Комплект уплотнений OR 4.48X1.78 (2018) для приводов FAAC 400, 402, 422, 450, 560 серий и шлагбаумов 615, 620, 640, B680	2
10	4997645	Блок клапанный для шлагбаумов FAAC серии 615, 620, 640	1
11	7361275	Шланг гибкий для шлагбаумов FAAC серии 615, 620, 640	2
12	63003231	Уплотнительное кольцо (BONDED SEAL 1/8 GAS CENT. 89096 DICKTOMA)	8
13	7110115	Болт крепления шланга для шлагбаумов FAAC серии 615, 620, 640, B680	4
14	7182155	Болт фасонный шарнира гидроцилиндра для шлагбаумов FAAC серии 620, 640	4
15	725202	Гидроцилиндр под пружину для шлагбаумов FAAC серии 620, 640	1
16	725203	Гидроцилиндр без пружины для шлагбаумов FAAC серии 620, 640	1
18	63003318	Кожух защитный гидроцилиндра FAAC 620/640 серий	1
19	7094145	Уплотнитель для шлагбаумов FAAC серии 620, 640, B680	2
20	7090350025	Кольцо уплотнительное 34,6х2,62 для приводов FAAC 402, 450 серии и шлагбаумов 620, 640	2
21	7090360025	Кольцо уплотнительное 40.95X2.62 для приводов FAAC 400, 422 серий и шлагбаумов 620, 640	2
22	7095095	Сальник EU 2028 Z20 для шлагбаумов FAAC серии 620, 640	2
23	7095015	Маслосъемное кольцо для шлагбаумов FAAC серии 620, 640	2
24	714017	Гидравлическое масло FAAC HP OIL 1л	3
25	424593	Узел разблокировки для шлагбаумов FAAC серии 620	1
26	7128035	Цилиндр разблокировки для шлагбаумов FAAC серии 615, 620, 640	1

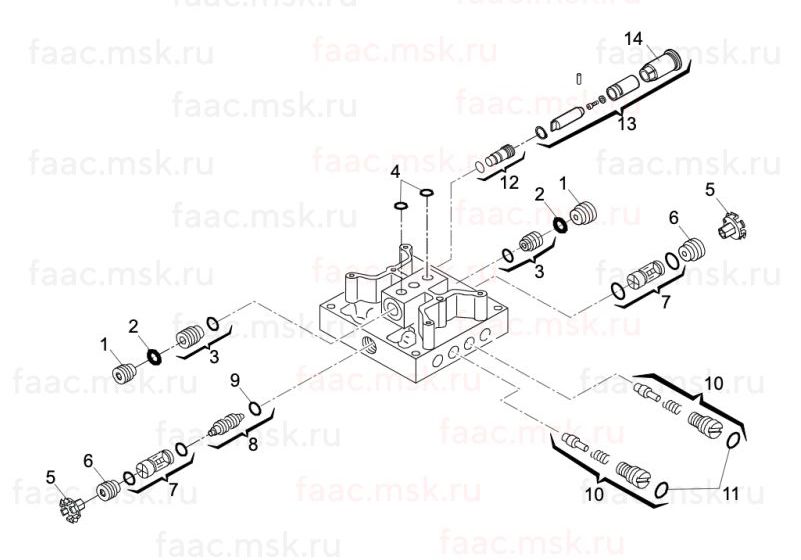

Сборочный чертеж клапанного блока автоматического шлагбаума FAAC 642 STD 40:

Таблица запасных частей с артикулами для клапанного блока автоматического шлагбаума FAAC 642 STD 40:

№	Артикул	Наименование	Кол-во
1	7049135	Гайка всасывающего клапана для приводов FAAC 400, 402, 422 серий и шлагбаума 615, 620, 640, B680	2
2	63000577	Уплотнительное кольцо для шлагбаумов FAAC серии 615, 620, 640, B680	2
3	4404065	Клапан всасывающий с пружиной для приводов 400, 402, 422, 450 серий и шлагбаума 615, 620, 640, B680	2
4	7090010015	Комплект уплотнений OR 4.48X1.78 (2018) для приводов FAAC 400, 402, 422, 450, 560 серий и шлагбаумов 615, 620, 640, B680	2
5	63000007	Фиксатор для шлагбаумов FAAC серии 615, 620, 640	2
6	7049005	Заглушка клапанов гидроблока для приводов FAAC 400, 402, 422 серий и шлагбаума 615, 620, 640, B680	2
7	4404085	Клапан запорный для приводов FAAC 400, 402, 422, 450 серий и шлагбаума 615, 620, 640	2
8	4180285	Игла стопорного клапана для приводов FAAC 400, 402, 422 серий и шлагбаума 615, 620, 640 серии	1
9	7090300015	Уплотнение комплект OR 7.66X1.78 90 SHORE для приводов FAAC 400, 402, 422 серий и шлагбаума 615, 620, 640, B680	1
10	4180395	Клапан BY-Pass для приводов FAAC 402, 560 серий и шлагбаума 615, 620, 640 серии	2
11	7090150015	Плоское уплотнение OR 9.25X1.78 (2037) для приводов FAAC 402, 450, 560 серий и шлагбаума 615, 620, 640 серии	2
12	4180305	Клапан разблокировки для шлагбаумов FAAC серии 615, 620, 640	1
13	424593	Узел разблокировки для шлагбаумов FAAC серии 620	1
14	7128035	Цилиндр разблокировки для шлагбаумов FAAC серии 615, 620, 640	1

Отзывов: 0

Запасные части FAAC шлагбаум автоматический 642 STD 40 2020 (44.93KB)
