Каталог запасных частей для приводов распашных ворот FAAC серии 400 CBAC 1L 115V LONG (2020)
Каталог запасных частей для приводов распашных автоматических ворот FAAC 400 CBAC 1L 115V LONG. Запчасти для привода FAAC 400 CBAC 1L 115V LONG.
*Для получения более детальной информации скачайте каталог запасных частей привода распашных ворот FAAC 400 CBAC 1L 115V LONG с чертежами по ссылке в конце страницы.

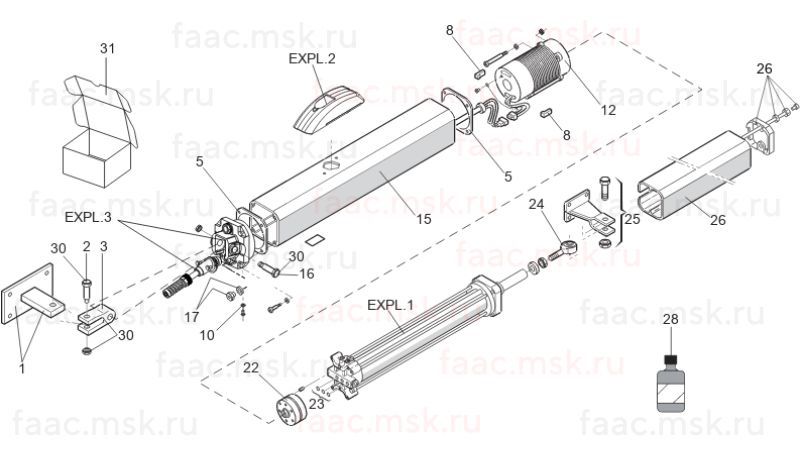

Сборочный чертеж привода распашных ворот FAAC 400 CBAC 1L 115V LONG:
Таблица запасных частей с артикулами для привода распашных ворот FAAC 400 CBAC 1L 115V LONG:
| № | Артикул | Наименование | Кол-во |
| 1 | 72840065 | Пластина монтажная для приводов FAAC 413, 415 серий | 1 |
| 2 | 7182075 | Болт крепления задней вилки для приводов FAAC 400, 402, 422, 413, 415, 418 серий | 1 |
| 3 | 7228015 | Вилка задняя для приводов 400, 402, 422 серий | 1 |
| 5 | 70991015 | Уплотнение для приводов FAAC 400, 402, 422 серий | 2 |
| 8 | 63003303 | Демпфер двигателя для привода FAAC 400/402/422 (20 шт.) | 1 |
| 10 | 7094065 | Шайба для приводов FAAC 400, 402, 422, 560 серий и шлагбаумов 615, 620, 640 серии | 1 |
| 12 | 77000425 | Электрический дигатель 115V 60HZ 4P UL | 1 |
| 15 | 7161835 | Корпус привода для приводов FAAC 400 LN | 1 |
| 16 | 7182175 | Длинный болт для приводов FAAC 400, 402, 422, 450 серий | 1 |
| 17 | 7110015 | Заглушка для приводов FAAC 746, 844, 400, 402, 422, 560 серий | 1 |
| 22 | 3204425 | Насос чугунный 1 л. для приводов FAAC 400, 402, 422 серий и шлагбаумов 620, 640 серии | 1 |
| 23 | 7090010015 | Комплект уплотнений OR 4.48X1.78 (2018) для приводов FAAC 400, 402, 422, 450, 560 серий и шлагбаумов 615, 620, 640, B680 | 3 |
| 24 | 7073025 | Шарнир со стержнем М12 для приводов 400 серий и шлагбаума 615 серии | 1 |
| 25 | 7220365 | Кронштейн передний для приводов FAAC 400 LN | 1 |
| 26 | 63003329 | Комплект кожуха для привода FAAC 400 LONG | 1 |
| 28 | 714017 | Гидравлическое масло FAAC HP OIL 1л | 3 |
| 30 | 4900645 | Вилка комплект для приводов FAAC 400, 402, 422 серий | 1 |
| 31 | 63000631 | Комплект аксессуаров для привода распашных ворот FAAC 402/402/422/S450H (13 шт.) | 1 |
Сборочный чертеж гидростанции привода распашных ворот FAAC 400 CBAC 1L 115V LONG:
Таблица запасных частей с артикулами гидростанции для привода распашных ворот FAAC 400 CBAC 1L 115V LONG:
| № | Артикул | Наименование | Кол-во |
| 1 | 4994655 | Блок клапанный для приводов FAAC 400 / 06 SB | 1 |
| 2 | 63003327 | Масляная трубка и тяги для привода FAAC 400 LONG | 1 |
| 3 | 7366015 | Цилиндр поршня для приводов FAAC 400 LN | 1 |
| 4 | 7091015 | Прокладка DE 175 для приводов 400 серий | 2 |
| 5 | 4350115 | Поршень для приводов FAAC 400 LN | 1 |
| 6 | 4994625 | Фланец фронтальный для приводов 400 серий | 1 |
| 7 | 63000315 | Кольцо уплотнительное выхода штока для приводов 400, 450 серий | 1 |
| 8 | 63000148 | Уплотнительное кольцо 2,62X39,34 NB70 для шлагбаума B680H | 2 |
| 9 | 7090815 | Уплотнение ORM 6x1,5 (0060-15) для приводов 400, 450 серий | 2 |
| 10 | 7094505 | Напрвляющее кольцо для приводов 400 серий | 1 |

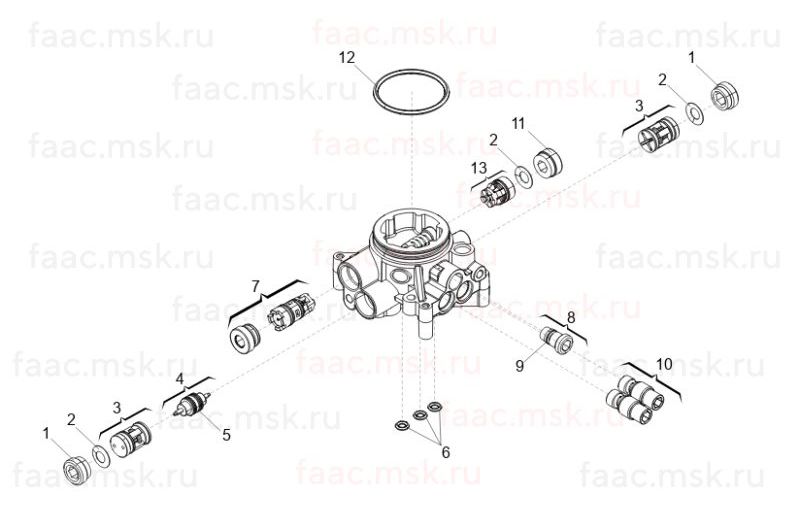

Сборочный чертеж распределительного фланца привода распашных ворот FAAC 400 CBAC 1L 115V LONG:
Таблица запасных частей с артикулами распределительного фланца для привода распашных ворот FAAC 400 CBAC 1L 115V LONG:
| № | Артикул | Наименование | Кол-во |
| 1 | 7049005 | Заглушка клапанов гидроблока для приводов FAAC 400, 402, 422 серий и шлагбаума 615, 620, 640, B680 | 2 |
| 2 | 63000577 | Уплотнительное кольцо для шлагбаумов FAAC серии 615, 620, 640, B680 | 3 |
| 3 | 4404085 | Клапан запорный для приводов FAAC 400, 402, 422, 450 серий и шлагбаума 615, 620, 640 | 2 |
| 4 | 4180285 | Игла стопорного клапана для приводов FAAC 400, 402, 422 серий и шлагбаума 615, 620, 640 серии | 1 |
| 5 | 7090300015 | Уплотнение комплект OR 7.66X1.78 90 SHORE для приводов FAAC 400, 402, 422 серий и шлагбаума 615, 620, 640, B680 | 1 |
| 6 | 7090010015 | Комплект уплотнений OR 4.48X1.78 (2018) для приводов FAAC 400, 402, 422, 450, 560 серий и шлагбаумов 615, 620, 640, B680 | 3 |
| 7 | 4404095 | Клапан всасывающий для приводов FAAC 400, 422, 450 серий | 1 |
| 8 | 4180195 | Клапан разблокировки для приводов FAAC 400, 422 серий | 1 |
| 9 | 7090280015 | Кольцо уплотнительное 5.28X1.78 для приводов FAAC 400, 422, 450 серий | 1 |
| 10 | 4180415 | Клапан By-Pass алюминиевый колпачек для приводов FAAC 400, 422 серий | 2 |
| 11 | 7049135 | Гайка всасывающего клапана для приводов FAAC 400, 402, 422 серий и шлагбаума 615, 620, 640, B680 | 1 |
| 12 | 63000148 | Уплотнительное кольцо 2,62X39,34 NB70 для шлагбаума B680H | 1 |
| 13 | 4404065 | Клапан всасывающий с пружиной для приводов 400, 402, 422, 450 серий и шлагбаума 615, 620, 640, B680 | 1 |

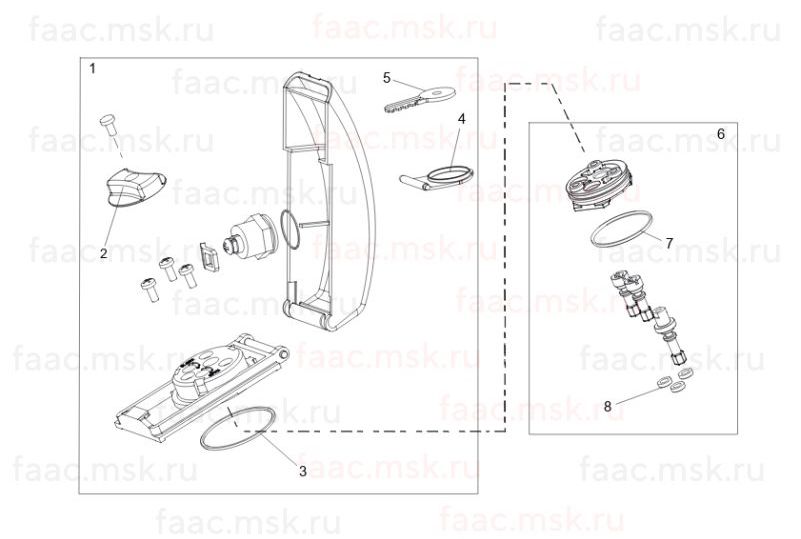

Сборочный чертеж системы разблокировки привода распашных ворот FAAC 400 CBAC 1L 115V LONG:
Таблица запасных частей с артикулами системы разблокировки для привода распашных ворот FAAC 400 CBAC 1L 115V LONG:
| № | Артикул | Наименование | Кол-во |
| 1 | 4185045 | Рукоятка разблокировки в сборе для приводов FAAC 400, 422 серий | 1 |
| 2 | 7290445 | Рукоятка разблокировки для приводов FAAC 400, 422, 450 серий | 1 |
| 3 | 7090865 | Уплотнительное кольцо OR 41X1,78 (OR 2162) для приводов FAAC 400, 422 серий | 1 |
| 4 | 7275275 | Крышка замка разблокировки для приводов FAAC 400, 422, 450 серий | 1 |
| 5 | 7131005 | Ключ разблокировки для приводов FAAC 740, 741, 850, 400, 422, 450, 850 серий и шлагбаумов 620, 640 серии | 1 |
| 6 | 490326 | Разблокировка, комплект для приводов FAAC 400, 422 серий | 1 |
| 7 | 7090855 | Уплотнительное кольцо OR 33,05X1,78 (OR 2131) для приводов FAAC 400, 422 серий | 1 |
| 8 | 7090845 | Уплотнительное кольцо OR 4X2,5(OR 2500400) для приводов FAAC 400, 422 серий | 3 |

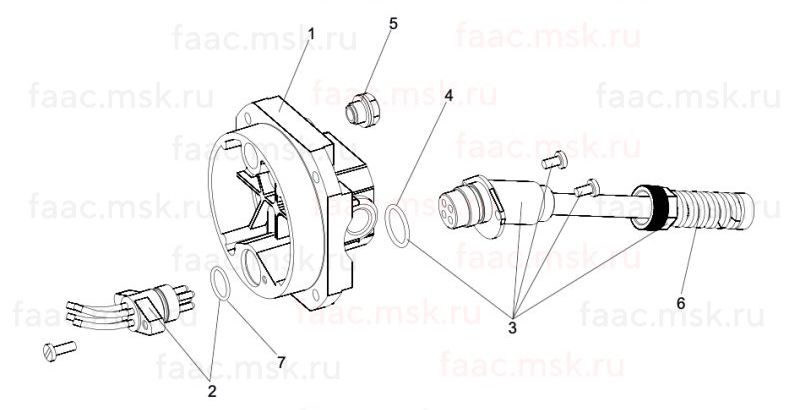

Сборочный чертеж электрического подключения гидростанции привода распашных ворот FAAC 400 CBAC 1L 115V LONG:
Таблица запасных частей с артикулами электрического подключения гидростанции для привода распашных ворот FAAC 400 CBAC 1L 115V LONG:
| № | Артикул | Наименование | Кол-во |
| 1 | 7171485 | Фланец задний с кабельным вводом для приводов 400, 402, 422 серий | 1 |
| 2 | 417010 | Кабель электромотора для приводов 400, 402, 422 серий | 1 |
| 3 | 63001005 | Комплект кабелей | 1 |
| 4 | 7090290015 | Уплотнительное кольцо 15,6X1,78 для приводов FAAC 402 серии | 1 |
| 5 | 7110015 | Заглушка для приводов FAAC 746, 844, 400, 402, 422, 560 серий | 1 |
| 6 | 7109135 | Микровыключатель с рычагом для приводов 400, 402, 422 серий | 1 |
| 7 | 7090080025 | Прокладка 11.91X2.62 для приводов FAAC 400 серий | 1 |
