Каталог запасных частей для приводов распашных ворот FAAC серии 400 SB 1L 115V (2020)

Каталог запасных частей для приводов распашных автоматических ворот FAAC 400 SB 1L 115V. Запчасти для привода FAAC 400 SB 1L 115V.

*Для получения более детальной информации скачайте каталог запасных частей привода распашных ворот FAAC 400 SB 1L 115V с чертежами по ссылке в конце страницы.

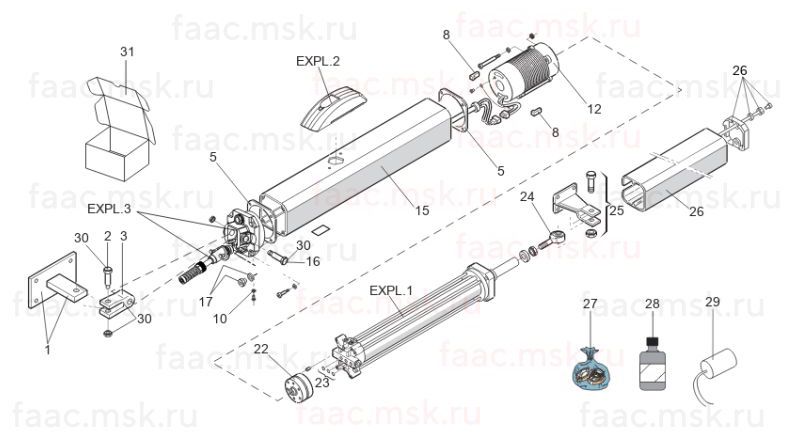

Сборочный чертеж привода распашных ворот FAAC 400 SB 1L 115V:

Таблица запасных частей с артикулами для привода распашных ворот FAAC 400 SB 1L 115V:

№	Артикул	Наименование	Кол-во
1	72840065	Пластина монтажная для приводов FAAC 413, 415 серий	1
2	7182075	Болт крепления задней вилки для приводов FAAC 400, 402, 422, 413, 415, 418 серий	1
3	7228015	Вилка задняя для приводов 400, 402, 422 серий	1
5	70991015	Уплотнение для приводов FAAC 400, 402, 422 серий	2
8	63003303	Демпфер двигателя для привода FAAC 400/402/422 (20 шт.)	1
10	7094065	Шайба для приводов FAAC 400, 402, 422, 560 серий и шлагбаумов 615, 620, 640 серии	1
12	77000425	Электрический дигатель 115V 60HZ 4P UL	1
15	7161825	Корпус для приводов FAAC 400	1
16	7182175	Длинный болт для приводов FAAC 400, 402, 422, 450 серий	1
17	7110015	Заглушка для приводов FAAC 746, 844, 400, 402, 422, 560 серий	1
22	3204425	Насос чугунный 1 л. для приводов FAAC 400, 402, 422 серий и шлагбаумов 620, 640 серии	1
23	7090010015	Комплект уплотнений OR 4.48X1.78 (2018) для приводов FAAC 400, 402, 422, 450, 560 серий и шлагбаумов 615, 620, 640, B680	3
24	7073025	Шарнир со стержнем М12 для приводов 400 серий и шлагбаума 615 серии	1
25	7220355	Кронштейн крепления для приводов FAAC 400	1
26	63003331	Комплект кожуха для привода FAAC 400	1
27	490329	Прокладки и уплотнители, комплект для приводов 400 серий	1
28	714017	Гидравлическое масло FAAC HP OIL 1л	2
29	76012625	Конденсатор пусковой PP 25MF 250VAC с кабелем	1
30	4900645	Вилка комплект для приводов FAAC 400, 402, 422 серий	1
31	63000631	Комплект аксессуаров для привода распашных ворот FAAC 402/402/422/S450H (13 шт.)	1

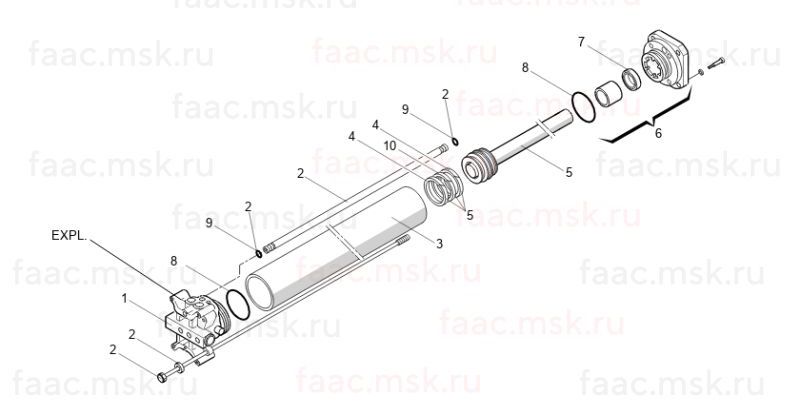

Сборочный чертеж гидростанции привода распашных ворот FAAC 400 SB 1L 115V:

Таблица запасных частей с артикулами гидростанции для привода распашных ворот FAAC 400 SB 1L 115V:

№	Артикул	Наименование	Кол-во
1	4994665	Блок клапанный для приводов FAAC 400 / 06 SB	1
2	63003328	Масляная трубка и тяги для привода FAAC 400	1
3	7366025	Цилиндр поршня для приводов FAAC 400	1
4	7091015	Прокладка DE 175 для приводов 400 серий	2
5	4350105	Поршень для приводов FAAC 400	1
6	4994625	Фланец фронтальный для приводов 400 серий	1
7	63000315	Кольцо уплотнительное выхода штока для приводов 400, 450 серий	1
8	63000148	Уплотнительное кольцо 2,62X39,34 NB70 для шлагбаума B680H	2
9	7090815	Уплотнение ORM 6x1,5 (0060-15) для приводов 400, 450 серий	2
10	7094505	Напрвляющее кольцо для приводов 400 серий	1

Сборочный чертеж распределительного фланца привода распашных ворот FAAC 400 SB 1L 115V:

Таблица запасных частей с артикулами распределительного фланца для привода распашных ворот FAAC 400 SB 1L 115V:

№	Артикул	Наименование	Кол-во
1	63000577	Уплотнительное кольцо для шлагбаумов FAAC серии 615, 620, 640, B680	1
2	7090010015	Комплект уплотнений OR 4.48X1.78 (2018) для приводов FAAC 400, 402, 422, 450, 560 серий и шлагбаумов 615, 620, 640, B680	3
3	4404095	Клапан всасывающий для приводов FAAC 400, 422, 450 серий	1
4	4180195	Клапан разблокировки для приводов FAAC 400, 422 серий	1
5	7090280015	Кольцо уплотнительное 5.28X1.78 для приводов FAAC 400, 422, 450 серий	1
6	4180415	Клапан By-Pass алюминиевый колпачек для приводов FAAC 400, 422 серий	2
7	7049135	Гайка всасывающего клапана для приводов FAAC 400, 402, 422 серий и шлагбаума 615, 620, 640, B680	1
8	63000148	Уплотнительное кольцо 2,62X39,34 NB70 для шлагбаума B680H	1
9	4404065	Клапан всасывающий с пружиной для приводов 400, 402, 422, 450 серий и шлагбаума 615, 620, 640, B680	1
10	4180285	Игла стопорного клапана для приводов FAAC 400, 402, 422 серий и шлагбаума 615, 620, 640 серии	1
11	4180205	Клапан запорный для приводов FAAC 402 серии	2

Сборочный чертеж системы разблокировки привода распашных ворот FAAC 400 SB 1L 115V:

Таблица запасных частей с артикулами системы разблокировки для привода распашных ворот FAAC 400 SB 1L 115V:

№	Артикул	Наименование	Кол-во
1	4185045	Рукоятка разблокировки в сборе для приводов FAAC 400, 422 серий	1
2	7290445	Рукоятка разблокировки для приводов FAAC 400, 422, 450 серий	1
3	7090865	Уплотнительное кольцо OR 41X1,78 (OR 2162) для приводов FAAC 400, 422 серий	1
4	7275275	Крышка замка разблокировки для приводов FAAC 400, 422, 450 серий	1
5	7131005	Ключ разблокировки для приводов FAAC 740, 741, 850, 400, 422, 450, 850 серий и шлагбаумов 620, 640 серии	1
6	490326	Разблокировка, комплект для приводов FAAC 400, 422 серий	1
7	7090855	Уплотнительное кольцо OR 33,05X1,78 (OR 2131) для приводов FAAC 400, 422 серий	1
8	7090845	Уплотнительное кольцо OR 4X2,5(OR 2500400) для приводов FAAC 400, 422 серий	3

Сборочный чертеж электрического подключения гидростанции привода распашных ворот FAAC 400 SB 1L 115V:

Таблица запасных частей с артикулами электрического подключения гидростанции для привода распашных ворот FAAC 400 SB 1L 115V:

№	Артикул	Наименование	Кол-во
1	7171485	Фланец задний с кабельным вводом для приводов 400, 402, 422 серий	1
2	417010	Кабель электромотора для приводов 400, 402, 422 серий	1
3	4284065	Кабель питания с разъемом для приводов 400, 402, 422 серий	1
4	7090290015	Уплотнительное кольцо 15,6X1,78 для приводов FAAC 402 серии	1
5	7110015	Заглушка для приводов FAAC 746, 844, 400, 402, 422, 560 серий	1
6	7109135	Микровыключатель с рычагом для приводов 400, 402, 422 серий	1
7	7090080025	Прокладка 11.91X2.62 для приводов FAAC 400 серий	1

Отзывов: 0

Запасные части FAAC привод расп. ворот 400 SB 1L 115V 2020 (47.48KB)
