Каталог запасных частей для приводов распашных ворот FAAC серии 422 SB PED (2020)

Каталог запасных частей для приводов распашных автоматических ворот FAAC 422 SB PED. Запчасти для привода FAAC 422 SB PED.

*Для получения более детальной информации скачайте каталог запасных частей привода распашных ворот FAAC 422 SB PED с чертежами по ссылке в конце страницы.

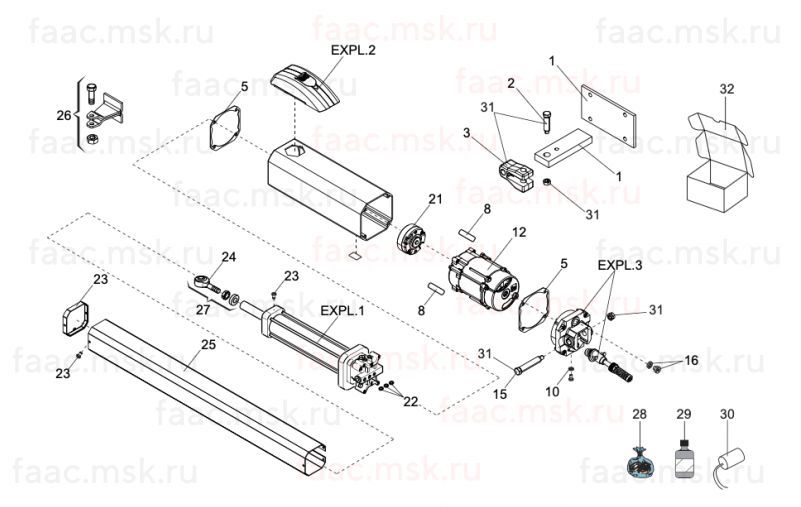

Сборочный чертеж привода распашных ворот FAAC 422 SB PED:

Таблица запасных частей с артикулами для привода распашных ворот FAAC 422 SB PED:

№	Артикул	Наименование	Кол-во
1	72840065	Пластина монтажная для приводов FAAC 413, 415 серий	1
2	7182075	Болт крепления задней вилки для приводов FAAC 400, 402, 422, 413, 415, 418 серий	1
3	7228015	Вилка задняя для приводов 400, 402, 422 серий	1
5	70991015	Уплотнение для приводов FAAC 400, 402, 422 серий	2
8	63003303	Демпфер двигателя для привода FAAC 400/402/422 (20 шт.)	1
10	7094065	Шайба для приводов FAAC 400, 402, 422, 560 серий и шлагбаумов 615, 620, 640 серии	3
12	7700055	Двигатель гидростанции для приводов FAAC 400, 402, 422, 560 серий и шлагбаумов 615, 620, 640 серии	1
15	7182175	Длинный болт для приводов FAAC 400, 402, 422, 450 серий	1
16	7110015	Заглушка для приводов FAAC 746, 844, 400, 402, 422, 560 серий	1
21	3204445	Насос чугунный 1,5 л. для приводов FAAC 400 LN и шлагбаумов 615, 620, 640 серии	1
22	7090010015	Комплект уплотнений OR 4.48X1.78 (2018) для приводов FAAC 400, 402, 422, 450, 560 серий и шлагбаумов 615, 620, 640, B680	3
23	63003304	Комплект аксессуаров для кожуха привода распашных ворот FAAC 402/422	1
24	7073035	Шарнир крепления штока для приводов FAAC 422, 450 серии	1
25	7272155	Кожух декоративный для приводов FAAC 422 PED серии	1
26	7220515	Кронштейн передний для приводов FAAC 422 серии	1
27	4900605	Узел шарнирный для приводов FAAC 422 серии	1
28	490328	Прокладки и уплотнители для приводов FAAC 422 серии	1
29	714017	Гидравлическое масло FAAC HP OIL 1л	1
30	7601351	Конденсатор FAAC 8 мКф	1
31	4900645	Вилка комплект для приводов FAAC 400, 402, 422 серий	1
32	63000631	Комплект аксессуаров для привода распашных ворот FAAC 402/402/422/S450H (13 шт.)	1

Сборочный чертеж системы разблокировки для распашных ворот FAAC серии 422 SB PED:

Таблица запасных частей с артикулами для системы разблокировки привода для распашных ворот FAAC серии 422 SB PED:

№	Артикул	Наименование	Кол-во
1	4185045	Рукоятка разблокировки в сборе для приводов FAAC 400, 422 серий	1
2	7290445	Рукоятка разблокировки для приводов FAAC 400, 422, 450 серий	1
3	7090865	Уплотнительное кольцо OR 41X1,78 (OR 2162) для приводов FAAC 400, 422 серий	1
4	7275275	Крышка замка разблокировки для приводов FAAC 400, 422, 450 серий	1
5	7131005	Ключ разблокировки для приводов FAAC 740, 741, 850, 400, 422, 450, 850 серий и шлагбаумов 620, 640 серии	1
6	490326	Разблокировка, комплект для приводов FAAC 400, 422 серий	1
7	7090855	Уплотнительное кольцо OR 33,05X1,78 (OR 2131) для приводов FAAC 400, 422 серий	1
8	7090845	Уплотнительное кольцо OR 4X2,5(OR 2500400) для приводов FAAC 400, 422 серий	3

Сборочный чертеж электрического подключения гидростанции привода для распашных ворот FAAC серии 422 SB PED:

Таблица запасных частей с артикулами электрического подключения гидростанции привода для распашных ворот FAAC серии 422 SB PED:

№	Артикул	Наименование	Количество
1	7171485	Фланец задний с кабельным вводом для приводов 400, 402, 422 серий	1
2	417010	Кабель электромотора для приводов 400, 402, 422 серий	1
3	4284065	Кабель питания с разъемом для приводов 400, 402, 422 серий	1
4	7090290015	Уплотнительное кольцо 15,6X1,78 для приводов FAAC 402 серии	1
5	7110015	Заглушка для приводов FAAC 746, 844, 400, 402, 422, 560 серий	1
6	7109135	Микровыключатель с рычагом для приводов 400, 402, 422 серий	1
7	7090080025	Прокладка 11.91X2.62 для приводов FAAC 400 серий	1

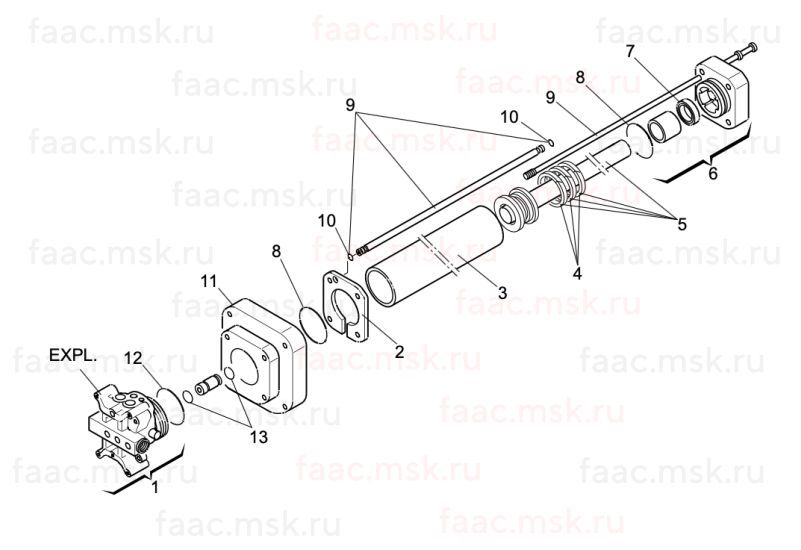

Сборочный чертеж гидростанции привода для распашных ворот FAAC серии 422 SB PED:

Таблица запасных частей с артикулами для гидростанции привода для распашных ворот FAAC серии 422 SB PED:

№	Артикул	Наименование	Кол-во
1	4994665	Блок клапанный для приводов FAAC 400 SB серий	1
2	63003304	Комплект аксессуаров для кожуха привода распашных ворот FAAC 402/422	1
3	7366075	Цилиндр поршня для приводов FAAC 422 PEDESTRIAN серий	1
4	7095035	Сальник 709503/K для приводов FAAC 402, 422 серий	1
5	4350095	Поршень для приводов FAAC 422 PED серии	1
6	4994165	Фланец передний для приводов FAAC 402, 422 серий	1
7	63000655	Кольцо уплотнительное штока для приводов FAAC 402, 422 серий	1
8	7090350025	Кольцо уплотнительное 34,6х2,62 для приводов FAAC 402, 450 серии и шлагбаумов 620, 640	2
9	63003293	Масляная трубка и тяги для привода FAAC 422 PED серии	1
10	7090635	Кольца уплотнительные перепускной трубки для приводов FAAC 402, 422 серий	2
11	499449	Фланец передний гидростанции для приводов FAAC 422 серии	1
12	63000148	Уплотнительное кольцо 2,62X39,34 NB70 для шлагбаума B680H	1
13	7090280015	Кольцо уплотнительное 5.28X1.78 для приводов FAAC 400, 422, 450 серий	2

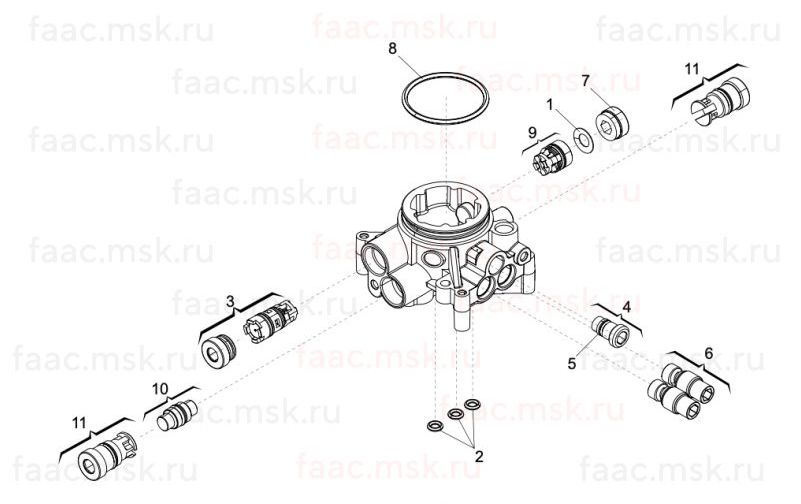

Сборочный чертеж распределительного фланца для распашных ворот FAAC серии 422 SB PED:

Таблица запасных частей с артикулами для распределительного фланца привода для распашных ворот FAAC серии 422 SB PED:

№	Артикул	Наименование	Кол-во
1	63000577	Уплотнительное кольцо для шлагбаумов FAAC серии 615, 620, 640, B680	1
2	7090010015	Комплект уплотнений OR 4.48X1.78 (2018) для приводов FAAC 400, 402, 422, 450, 560 серий и шлагбаумов 615, 620, 640, B680	3
3	4404095	Клапан всасывающий для приводов FAAC 400, 422, 450 серий	1
4	4180195	Клапан разблокировки для приводов FAAC 400, 422 серий	1
5	7090280015	Кольцо уплотнительное 5.28X1.78 для приводов FAAC 400, 422, 450 серий	1
6	4180415	Клапан By-Pass алюминиевый колпачек для приводов FAAC 400, 422 серий	2
7	7049135	Гайка всасывающего клапана для приводов FAAC 400, 402, 422 серий и шлагбаума 615, 620, 640, B680	1
8	63000148	Уплотнительное кольцо 2,62X39,34 NB70 для шлагбаума B680H	1
9	4404065	Клапан всасывающий с пружиной для приводов 400, 402, 422, 450 серий и шлагбаума 615, 620, 640, B680	1
10	4180285	Игла стопорного клапана для приводов FAAC 400, 402, 422 серий и шлагбаума 615, 620, 640 серии	1
11	4180205	Клапан запорный для приводов FAAC 402 серии	2
