Каталог запасных частей для приводов распашных ворот FAAC серии 422 CBC PED (2020)
Каталог запасных частей для приводов распашных автоматических ворот FAAC 422 CBC PED. Запчасти для привода FAAC 422 CBC PED.
*Для получения более детальной информации скачайте каталог запасных частей привода распашных ворот FAAC 422 CBC PED с чертежами по ссылке в конце страницы.
Сборочный чертеж привода распашных ворот FAAC 422 CBC PED:
Таблица запасных частей с артикулами для привода распашных ворот FAAC 422 CBC PED:
№ | Артикул | Наименование | Кол-во |
1 | 72840065 | Пластина монтажная для приводов FAAC 413, 415 серий | 1 |
2 | 7182075 | Болт крепления задней вилки для приводов FAAC 400, 402, 422, 413, 415, 418 серий | 1 |
3 | 7228015 | Вилка задняя для приводов 400, 402, 422 серий | 1 |
5 | 70991015 | Уплотнение для приводов FAAC 400, 402, 422 серий | 2 |
8 | 63003303 | Демпфер двигателя для привода FAAC 400/402/422 (20 шт.) | 1 |
10 | 7094065 | Шайба для приводов FAAC 400, 402, 422, 560 серий и шлагбаумов 615, 620, 640 серии | 3 |
12 | 7700055 | Двигатель гидростанции для приводов FAAC 400, 402, 422, 560 серий и шлагбаумов 615, 620, 640 серии | 1 |
15 | 7182175 | Длинный болт для приводов FAAC 400, 402, 422, 450 серий | 1 |
16 | 7110015 | Заглушка для приводов FAAC 746, 844, 400, 402, 422, 560 серий | 1 |
21 | 3204445 | Насос чугунный 1,5 л. для приводов FAAC 400 LN и шлагбаумов 615, 620, 640 серии | 1 |
22 | 7090010015 | Комплект уплотнений OR 4.48X1.78 (2018) для приводов FAAC 400, 402, 422, 450, 560 серий и шлагбаумов 615, 620, 640, B680 | 3 |
23 | 63003304 | Комплект аксессуаров для кожуха привода распашных ворот FAAC 402/422 | 1 |
24 | 7073035 | Шарнир крепления штока для приводов FAAC 422, 450 серии | 1 |
25 | 7272155 | Кожух декоративный для приводов FAAC 422 PED серии | 1 |
26 | 7220515 | Кронштейн передний для приводов FAAC 422 серии | 1 |
27 | 4900605 | Узел шарнирный для приводов FAAC 422 серии | 1 |
28 | 490328 | Прокладки и уплотнители для приводов FAAC 422 серии | 1 |
29 | 714017 | Гидравлическое масло FAAC HP OIL 1л | 2 |
30 | 7601351 | Конденсатор FAAC 8 мКф | 1 |
31 | 4900645 | Вилка комплект для приводов FAAC 400, 402, 422 серий | 1 |
32 | 63000631 | Комплект аксессуаров для привода распашных ворот FAAC 402/402/422/S450H (13 шт.) | 1 |
Сборочный чертеж системы разблокировки для распашных ворот FAAC серии 422 CBC PED:
Таблица запасных частей с артикулами для системы разблокировки привода для распашных ворот FAAC серии 422 CBC PED:
№ | Артикул | Наименование | Кол-во |
1 | 4185045 | Рукоятка разблокировки в сборе для приводов FAAC 400, 422 серий | 1 |
2 | 7290445 | Рукоятка разблокировки для приводов FAAC 400, 422, 450 серий | 1 |
3 | 7090865 | Уплотнительное кольцо OR 41X1,78 (OR 2162) для приводов FAAC 400, 422 серий | 1 |
4 | 7275275 | Крышка замка разблокировки для приводов FAAC 400, 422, 450 серий | 1 |
5 | 7131005 | Ключ разблокировки для приводов FAAC 740, 741, 850, 400, 422, 450, 850 серий и шлагбаумов 620, 640 серии | 1 |
6 | 490326 | Разблокировка, комплект для приводов FAAC 400, 422 серий | 1 |
7 | 7090855 | Уплотнительное кольцо OR 33,05X1,78 (OR 2131) для приводов FAAC 400, 422 серий | 1 |
8 | 7090845 | Уплотнительное кольцо OR 4X2,5(OR 2500400) для приводов FAAC 400, 422 серий | 3 |
Сборочный чертеж электрического подключения гидростанции привода для распашных ворот FAAC серии 422 CBC PED:
Таблица запасных частей с артикулами электрического подключения гидростанции привода для распашных ворот FAAC серии 422 CBC PED:
№ | Артикул | Наименование | Количество |
1 | 7171485 | Фланец задний с кабельным вводом для приводов 400, 402, 422 серий | 1 |
2 | 417010 | Кабель электромотора для приводов 400, 402, 422 серий | 1 |
3 | 4284065 | Кабель питания с разъемом для приводов 400, 402, 422 серий | 1 |
4 | 7090290015 | Уплотнительное кольцо 15,6X1,78 для приводов FAAC 402 серии | 1 |
5 | 7110015 | Заглушка для приводов FAAC 746, 844, 400, 402, 422, 560 серий | 1 |
6 | 7109135 | Микровыключатель с рычагом для приводов 400, 402, 422 серий | 1 |
7 | 7090080025 | Прокладка 11.91X2.62 для приводов FAAC 400 серий | 1 |

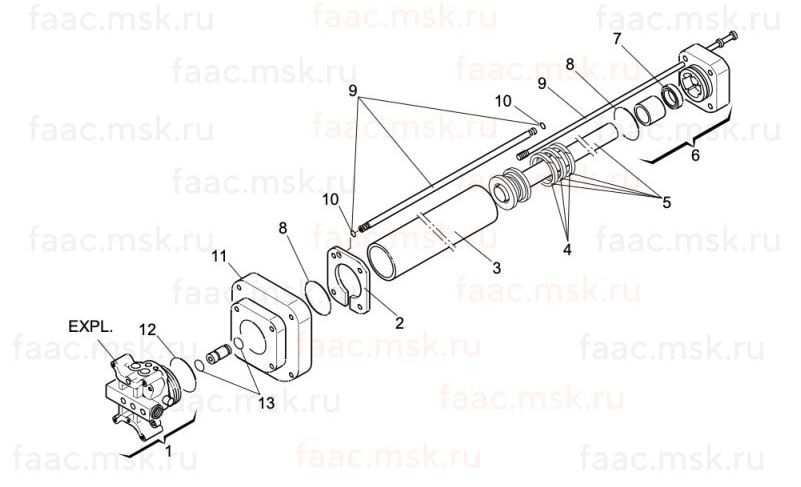

Сборочный чертеж гидростанции привода для распашных ворот FAAC серии 422 CBC PED:
Таблица запасных частей с артикулами для гидростанции привода для распашных ворот FAAC серии 422 CBC PED:
№ | Артикул | Наименование | Кол-во |
1 | 4994645 | Блок клапанный для приводов FAAC 400 CBC серий | 1 |
2 | 63003304 | Комплект аксессуаров для кожуха привода распашных ворот FAAC 402/422 | 1 |
3 | 7366065 | Цилиндр поршня для приводов FAAC 402, 422 PED серий | 1 |
4 | 7095035 | Сальник 709503/K для приводов FAAC 402, 422 серий | 1 |
5 | 4350095 | Поршень для приводов FAAC 422 PED серии | 1 |
6 | 4994165 | Фланец передний для приводов FAAC 402, 422 серий | 1 |
7 | 63000655 | Кольцо уплотнительное штока для приводов FAAC 402, 422 серий | 1 |
8 | 7090350025 | Кольцо уплотнительное 34,6х2,62 для приводов FAAC 402, 450 серии и шлагбаумов 620, 640 | 2 |
9 | 63003293 | Масляная трубка и тяги для привода FAAC 422 PED | 1 |
10 | 7090635 | Кольца уплотнительные перепускной трубки для приводов FAAC 402, 422 серий | 2 |
11 | 499449 | Фланец передний гидростанции для приводов FAAC 422 серии | 1 |
12 | 63000148 | Уплотнительное кольцо 2,62X39,34 NB70 для шлагбаума B680H | 1 |
13 | 7090280015 | Кольцо уплотнительное 5.28X1.78 для приводов FAAC 400, 422, 450 серий | 2 |

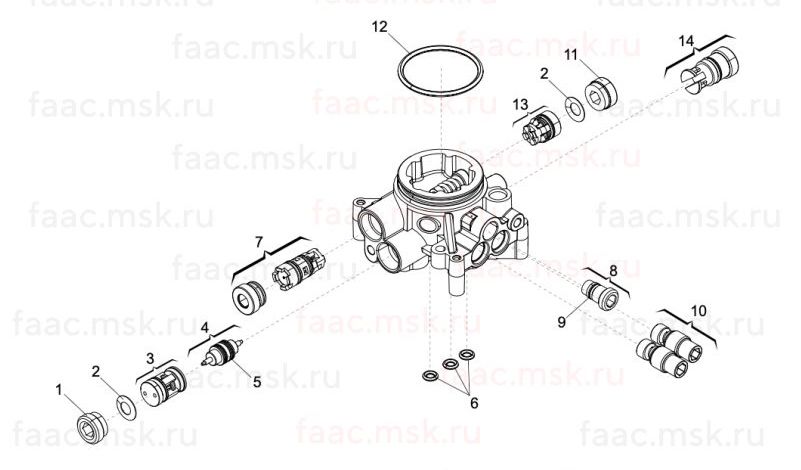

Сборочный чертеж распределительного фланца для распашных ворот FAAC серии 422 CBC PED:
Таблица запасных частей с артикулами для распределительного фланца привода для распашных ворот FAAC серии 422 CBC PED:
№ | Артикул | Наименование | Кол-во |
1 | 7049005 | Заглушка клапанов гидроблока для приводов FAAC 400, 402, 422 серий и шлагбаума 615, 620, 640, B680 | 1 |
2 | 63000577 | Уплотнительное кольцо для шлагбаумов FAAC серии 615, 620, 640, B680 | 2 |
3 | 4404085 | Клапан запорный для приводов FAAC 400, 402, 422, 450 серий и шлагбаума 615, 620, 640 | 1 |
4 | 4180285 | Игла стопорного клапана для приводов FAAC 400, 402, 422 серий и шлагбаума 615, 620, 640 серии | 1 |
5 | 7090300015 | Уплотнение комплект OR 7.66X1.78 90 SHORE для приводов FAAC 400, 402, 422 серий и шлагбаума 615, 620, 640, B680 | 1 |
6 | 7090010015 | Комплект уплотнений OR 4.48X1.78 (2018) для приводов FAAC 400, 402, 422, 450, 560 серий и шлагбаумов 615, 620, 640, B680 | 3 |
7 | 4404095 | Клапан всасывающий для приводов FAAC 400, 422, 450 серий | 1 |
8 | 4180195 | Клапан разблокировки для приводов FAAC 400, 422 серий | 1 |
9 | 7090280015 | Кольцо уплотнительное 5.28X1.78 для приводов FAAC 400, 422, 450 серий | 1 |
10 | 4180415 | Клапан By-Pass алюминиевый колпачек для приводов FAAC 400, 422 серий | 2 |
11 | 7049135 | Гайка всасывающего клапана для приводов FAAC 400, 402, 422 серий и шлагбаума 615, 620, 640, B680 | 1 |
12 | 63000148 | Уплотнительное кольцо 2,62X39,34 NB70 для шлагбаума B680H | 1 |
13 | 4404065 | Клапан всасывающий с пружиной для приводов 400, 402, 422, 450 серий и шлагбаума 615, 620, 640, B680 | 1 |
14 | 4180205 | Клапан запорный для приводов FAAC 402 серии | 1 |
