Каталог запасных частей для приводов распашных ворот FAAC серии 760 SBS CR RESTYLING (2020)

Каталог запасных частей для приводов распашных автоматических ворот FAAC 760 SBS CR RESTYLING. Запчасти для привода FAAC 760 SBS CR РЕСТАЙЛИНГ.

*Для получения более детальной информации скачайте каталог запасных частей привода распашных ворот 760 SBS CR RESTYLING с чертежами по ссылке в конце страницы.

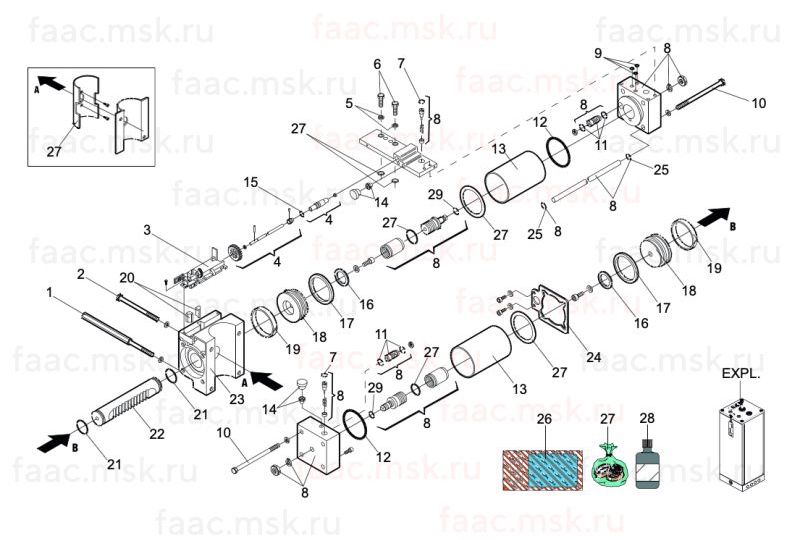

Сборочный чертеж привода распашных ворот FAAC 760 SBS CR RESTYLING:

Таблица запасных частей с артикулами для привода распашных ворот FAAC 760 SBS CR RESTYLING:

№	Артикул	Наименование	Кол-во
1	7019345	Винт корпуса привода FAAC затягивающий M8 CON.SW.G.O.760	2
2	7011345	Болт крепления для приводов FAAC 760 серий	2
3	7201295	Кронштейн механизма разблокировки FAAC CON.SW.G.O.760	1
4	63003361	Комплект разблокировки для привода FAAC 760 СR серии	1
5	7039285	Шайба медная 13x9,8x1,5 для привода FAAC 884 серии	2
6	7110115	Болт крепления шланга для шлагбаумов FAAC серии 615, 620, 640, B680	2
7	7090150015	Плоское уплотнение OR 9.25X1.78 (2037) для приводов FAAC 402, 450, 560 серий и шлагбаума 615, 620, 640 серии	2
8	63003360	Набор уплотнителей FAAC 760 CR	2
9	7090010015	Комплект уплотнений OR 4.48X1.78 (2018) для приводов FAAC 400, 402, 422, 450, 560 серий и шлагбаумов 615, 620, 640, B680	3
10	7011355	Болт TE 10x150 UNI 5737 нерж.	8
11	4404085	Клапан запорный для приводов FAAC 400, 402, 422, 450 серий и шлагбаума 615, 620, 640	2
12	7090490025	Прокладка FAAC OR 64.77X2.62 (3256) (10PCS.)	2
13	7366135	Конус поршня давления FAAC SW.G.O.760 L.110 140°	2
14	63003308	Продувочный клапан для приводов FAAC 750 / S800 серий	2
15	7090280015	Кольцо уплотнительное 5.28X1.78 для приводов FAAC 400, 422, 450 серий	1
16	7094115	Уплотнительное кольцо для поршня встраиваемое FAAC	2
17	7092025	Прокладка S36 60X70X7,2 для приводов FAAC 560 серии	2
18	7350275	Поршень регулировки тормоза FAAC CON.SW.G.O. W/JACK	2
19	7049195	Кольцо поршневое FAAC E/GT 70X65-9 7/102	2
20	63003303	Виброизоляционные прокладки для приводов FAAC 400/402/422 серий	1
21	7090380025	Прокладка 29.82X2.62 (3118) для привода FAAC 884 MC 3PH	2
22	7193205	Рейка FAAC CON.SW.G.O.760 Jack L.178 140°	1
23	7160505	Корпус привода FAAC 760 серий с впускной трубкой	1
24	7224215	Крепёж кронштейна Con.SW.G.O.Jack Con. FAAC	1
26	390551	Монтажные принадлежности CON.SW.G.O.760 с регулировкой	1
27	390760	Комплект уплотнителей для приводов FAAC 760 серии	1
28	714017	Гидравлическое масло FAAC HP OIL 1л	2
29	63000346	Прокладка OR 7,59X2,62 (3030)	2

Сборочный чертеж гидравлического привода распашных ворот FAAC 760 SBS CR RESTYLING:

Таблица запасных частей с артикулами для гидравлического привода распашных ворот FAAC 760 SBS CR RESTYLING:

№	Артикул	Наименование	Кол-во
1	3204435	Насос чугунный 0.75 л. для шлагбаумов 620, 640 серии	1
2	7704075	Двигатель FAAC 220V 6 P. Monoph.W/T.120°	1
3	7514075	Кабель подключения двигателя 1.8 м для шлагбаумов FAAC серии 620, 640	1
4	7099315	Прокладка корпуса для шлагбаумов FAAC серии 615, 620, 640	2
5	7099245	Прокладка набивная для приводов FAAC 746, 844, 560, шлагбаумов 615, 620, 640	1
6	7043355	Уплотнительное кольцо для приводов FAAC 746, 844, 560, шлагбаумов 615, 620, 640	1
7	7109095	Кабельная муфта для приводов FAAC 746, 844, 560, 615, шлагбаумов 615, 620, 640 серий	1
8	7110015	Заглушка для приводов FAAC 746, 844, 400, 402, 422, 560 серий	1
9	7230385	Анкерный болт контрольного блока FAAC 760	4
10	7090010015	Комплект уплотнений OR 4.48X1.78 (2018) для приводов FAAC 400, 402, 422, 450, 560 серий и шлагбаумов 615, 620, 640, B680	2
11	4404065	Клапан всасывающий с пружиной для приводов 400, 402, 422, 450 серий и шлагбаума 615, 620, 640, B680	2
12	7049135	Гайка всасывающего клапана для приводов FAAC 400, 402, 422 серий и шлагбаума 615, 620, 640, B680	2
13	4180205	Клапан запорный для приводов FAAC 402 серии	2
14	4180395	Клапан BY-Pass для приводов FAAC 402, 560 серий и шлагбаума 615, 620, 640 серии	2
15	7090150015	Плоское уплотнение OR 9.25X1.78 (2037) для приводов FAAC 402, 450, 560 серий и шлагбаума 615, 620, 640 серии	2
16	7090300015	Уплотнение комплект OR 7.66X1.78 90 SHORE для приводов FAAC 400, 402, 422 серий и шлагбаума 615, 620, 640, B680	1
17	4180285	Игла стопорного клапана для приводов FAAC 400, 402, 422 серий и шлагбаума 615, 620, 640 серии	1
18	390760	Комплект уплотнителей для приводов FAAC 760 серии	1
19	714017	Гидравлическое масло FAAC HP OIL 1л	2
20	7601351	Конденсатор FAAC 8 мКф	1

Отзывов: 0

Запасные части FAAC привод распашных ворот 760 SBS CR 2020 (31.29KB)
