Каталог запасных частей для приводов распашных ворот FAAC серии 760 SBS SR RESTYLING (2020)
Каталог запасных частей для приводов распашных автоматических ворот FAAC 760 SBS SR RESTYLING. Запчасти для привода FAAC 760 SBS SR РЕСТАЙЛИНГ.
*Для получения более детальной информации скачайте каталог запасных частей привода распашных ворот 760 SBS SR RESTYLING с чертежами по ссылке в конце страницы.

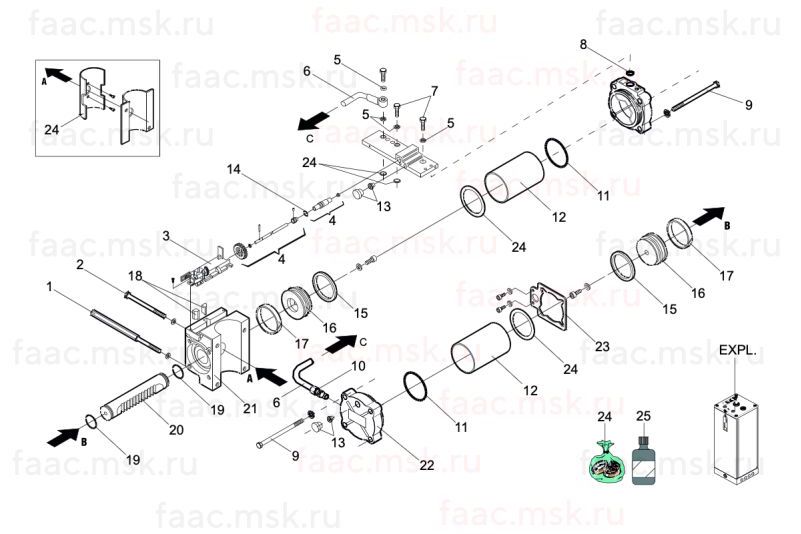

Сборочный чертеж привода распашных ворот FAAC 760 SBS SR RESTYLING:
Таблица запасных частей с артикулами для привода распашных ворот FAAC 760 SBS SR RESTYLING:
№ | Артикул | Наименование | Кол-во |
1 | 7019345 | Винт корпуса привода FAAC затягивающий M8 CON.SW.G.O.760 | 2 |
2 | 7011345 | Болт крепления для приводов FAAC 760 серий | 2 |
3 | 7201295 | Кронштейн механизма разблокировки FAAC CON.SW.G.O.760 | 1 |
4 | 63000699 | Комплект разблокировки для привода FAAC 760 SR серии | 1 |
5 | 7039285 | Шайба медная 13x9,8x1,5 для привода FAAC 884 серии | 4 |
6 | 7361185 | Гибкая трубка FAAC L.415 | 1 |
7 | 7110115 | Болт крепления шланга для шлагбаумов FAAC серии 615, 620, 640, B680 | 2 |
9 | 7011335 | TE 8x130 5737 Нерж. FAAC | 8 |
10 | 7101075 | Штуцер TN 93 8LLR ZINC.B FAAC | 1 |
11 | 7090170015 | Прокладка FAAC OR 66.40X1.78 (2262) | 2 |
12 | 7366135 | Конус поршня давления FAAC SW.G.O.760 L.110 140° | 2 |
13 | 63003308 | Продувочный клапан для приводов FAAC 750 / S800 серий | 2 |
14 | 7090280015 | Кольцо уплотнительное 5.28X1.78 для приводов FAAC 400, 422, 450 серий | 1 |
15 | 7092025 | Прокладка S36 60X70X7,2 для приводов FAAC 560 серии | 2 |
16 | 7350275 | Поршень регулировки тормоза FAAC CON.SW.G.O. W/JACK | 2 |
17 | 7049195 | Кольцо поршневое FAAC E/GT 70X65-9 7/102 | 2 |
18 | 63003303 | Виброизоляционные прокладки для приводов FAAC 400/402/422 серий | 1 |
19 | 7090380025 | Прокладка 29.82X2.62 (3118) для привода FAAC 884 MC 3PH | 2 |
20 | 7193205 | Рейка FAAC CON.SW.G.O.760 Jack L.178 140° | 1 |
21 | 7160525 | Корпус FAAC Jack 760 | 1 |
22 | 63003322 | Фланец гидроцилиндра для приводов FAAC 750 серий | 1 |
23 | 7224215 | Крепёж кронштейна Con.SW.G.O.Jack Con. FAAC | 1 |
24 | 390760 | Комплект уплотнителей для приводов FAAC 760 серии | 1 |
25 | 714017 | Гидравлическое масло FAAC HP OIL 1л | 2 |
Сборочный чертеж гидравлического привода распашных ворот FAAC 760 SBS SR RESTYLING:
Таблица запасных частей с артикулами для гидравлического привода распашных ворот FAAC 760 SBS SR RESTYLING:
№ | Артикул | Наименование | Кол-во |
1 | 3204435 | Насос чугунный 0.75 л. для шлагбаумов 620, 640 серии | 1 |
2 | 7704075 | Двигатель FAAC 220V 6 P. Monoph.W/T.120° | 1 |
3 | 7514075 | Кабель подключения двигателя 1.8 м для шлагбаумов FAAC серии 620, 640 | 1 |
4 | 7099315 | Прокладка корпуса для шлагбаумов FAAC серии 615, 620, 640 | 2 |
5 | 7099245 | Прокладка набивная для приводов FAAC 746, 844, 560, шлагбаумов 615, 620, 640 | 1 |
6 | 7043355 | Уплотнительное кольцо для приводов FAAC 746, 844, 560, шлагбаумов 615, 620, 640 | 1 |
7 | 7109095 | Кабельная муфта для приводов FAAC 746, 844, 560, 615, шлагбаумов 615, 620, 640 серий | 1 |
8 | 7110015 | Заглушка для приводов FAAC 746, 844, 400, 402, 422, 560 серий | 1 |
9 | 7230385 | Анкерный болт контрольного блока FAAC 760 | 4 |
10 | 7090010015 | Комплект уплотнений OR 4.48X1.78 (2018) для приводов FAAC 400, 402, 422, 450, 560 серий и шлагбаумов 615, 620, 640, B680 | 2 |
11 | 4404065 | Клапан всасывающий с пружиной для приводов 400, 402, 422, 450 серий и шлагбаума 615, 620, 640, B680 | 2 |
12 | 7049135 | Гайка всасывающего клапана для приводов FAAC 400, 402, 422 серий и шлагбаума 615, 620, 640, B680 | 2 |
13 | 4180205 | Клапан запорный для приводов FAAC 402 серии | 2 |
14 | 4180395 | Клапан BY-Pass для приводов FAAC 402, 560 серий и шлагбаума 615, 620, 640 серии | 2 |
15 | 7090150015 | Плоское уплотнение OR 9.25X1.78 (2037) для приводов FAAC 402, 450, 560 серий и шлагбаума 615, 620, 640 серии | 2 |
16 | 7090300015 | Уплотнение комплект OR 7.66X1.78 90 SHORE для приводов FAAC 400, 402, 422 серий и шлагбаума 615, 620, 640, B680 | 1 |
17 | 4180285 | Игла стопорного клапана для приводов FAAC 400, 402, 422 серий и шлагбаума 615, 620, 640 серии | 1 |
18 | 390760 | Комплект уплотнителей для приводов FAAC 760 серии | 1 |
19 | 714017 | Гидравлическое масло FAAC HP OIL 1л | 2 |
20 | 7601351 | Конденсатор FAAC 8 мКф | 1 |
